Générateur
- Puissance : 7,0 kW, 200mA à 35 kV
- Puissance maximal : 9,0 kW
- Gamme des kV : 20 kV à 39 kV par pas de 1 kV
- Gamme des mAs : 3,0 mAs à 400 mAs
- Gamme mA : 10 mA à 200 mA, gros foyer
- 10 mA à 50 mA, petit foyer
Tube
- Anode : Tungstène, tournante
- Type d’anode : Bi-angulaire
- Rotation : 9500 tr/min)
- Angle : 16º (gros foyer), 10º (petit foyer)
- Capacité thermique : 300.000 HU (222 kJ)
- Foyer : 0,1 (petit), 0,3 (gros) selon IEC
- Filtration: 0,050 mm Rhodium (Rh), 0,050 mm Argent (Ag), 0,7mm Aluminium (Al)
- Fenêtre : Béryllium
Exposition
- 1,2 mGy pour ACR Phantom : Conventional mode
- 1,4 mGy pour ACR Phantom : Tomo mode
Collimation
• Mode de collimation : automatique ou programmable
• Prédéfini : 24 cm x 29 cm
18 cm x 24 cm
15 cm x 15 cm
10 cm x 10 cm
7,0 cm x 8,5 cm

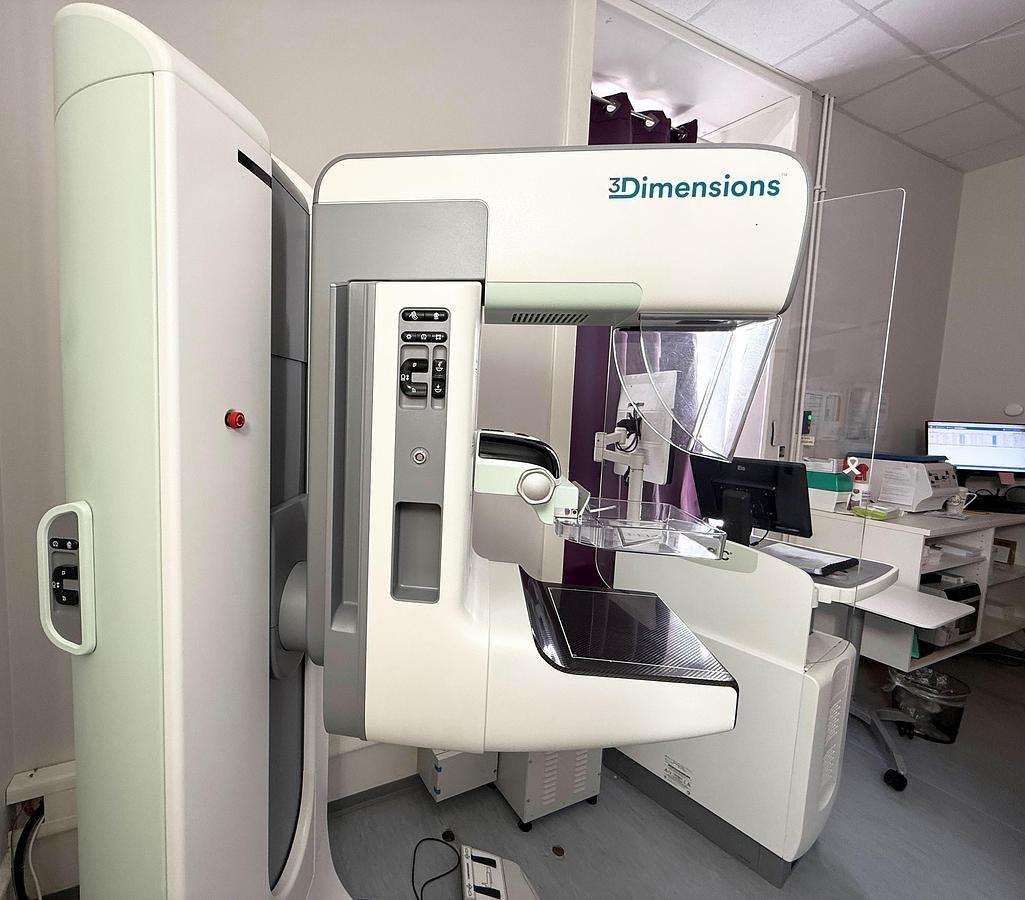

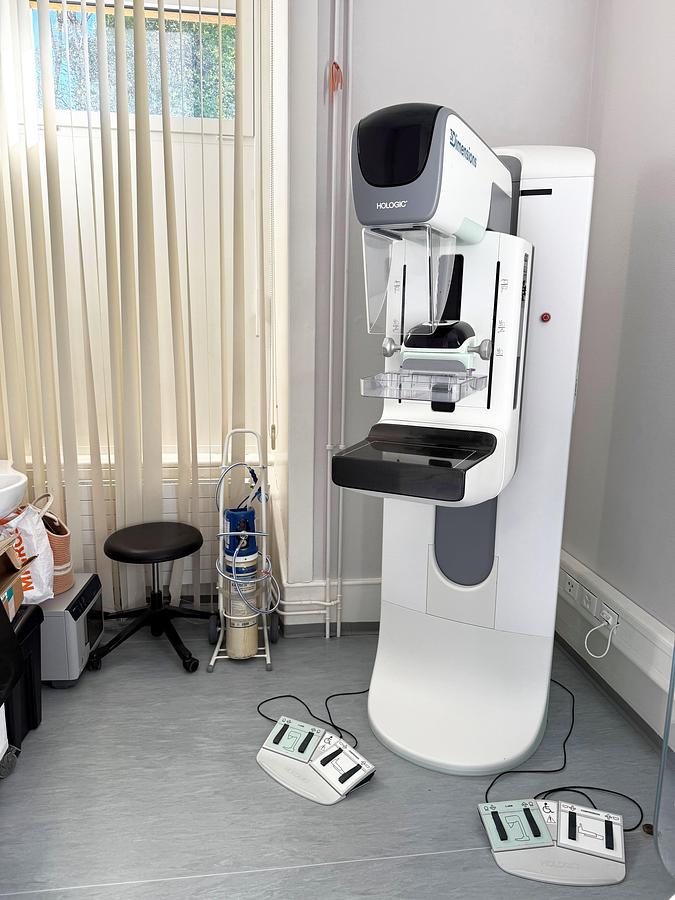

Bras en C
• Mouvement vertical : 71 cm à 142 cm, motorisée
• Rotation : +195º jusqu’à -155º
• SID : 70 cm
• Protection visage : possibilité de rabattre ou rentrer par pivotement
Mode de compression (choisis par l’utilisateur)
• Pré-Compression : 70 à 134 Newton, motorisée
• Compression : 89 à 178 Newton, motorisée
• Compression dual : Première mis en marge avec pré-compression, augmentation de
compression par pas avec chaque activation jusqu’à la compression complète
• Compression manuelle : 300 N maximum
• Inclinaison palette de compression : fixe ou élastique
Agrandissement : Facteur 1,5 ou 1,8
Alimentation électrique
• Tension d’alimentation : 200/208/220/230/240 VAC nominal ± 10%
• Courant d’entrée : 40 A monophasé ou min. 3 x 25A avec transformateur supplémentaire
4 A en pause, max. 65A 5 sec.
Composant standard
• Palette de compression « Screening » : 24 x 29 cm
18 x 24 cm
Palette spéciale pour petites seins
• Palette d’agrandissement : Palette 10cm
• Accessoires : Protection visage
Table d’agrandissement
2 pédales de commande à double fonction
Récepteur numérique
• Type : Détecteur TFT, conversation digital direct, 24×29 cm
• Technologie : Sélénium amorphe
• Résolution : 70μm, 3328×4096 pixels, 14 bit
• Gril anti-diffusion : Auto-rétracte pour agrandissement
Hologic Dimensions AWS 9000
AWS – Acquisition Workstation
• Processeur/CPU : Multi-Core Intel
• Mémoire vive : 32 GB RAM
• Disque dur : 1 TB
• Archivage : DVD +/- R/W
• Moniteur d’affichage : 2MP, moniteur médical avec DICOM Pre-sets
• Moniteur d’utilisateur : LCD 1,2MP moniteur tactile
• Système d’exploitation : WIN 10
• Classes de service DICOM : Worklist, Storage, Storage Commitment, Query/Retrieve,
• IHE Profile : Scheduled Workflow, Patient Information Reconciliation
et Mammography Image
• Interface d’utilisateur : Clavier, Touchpad, Souris
• Ajustement d’hauteur personnalisé (84-114cm, avec login)
• Alimentation de sécurité : UPS 230

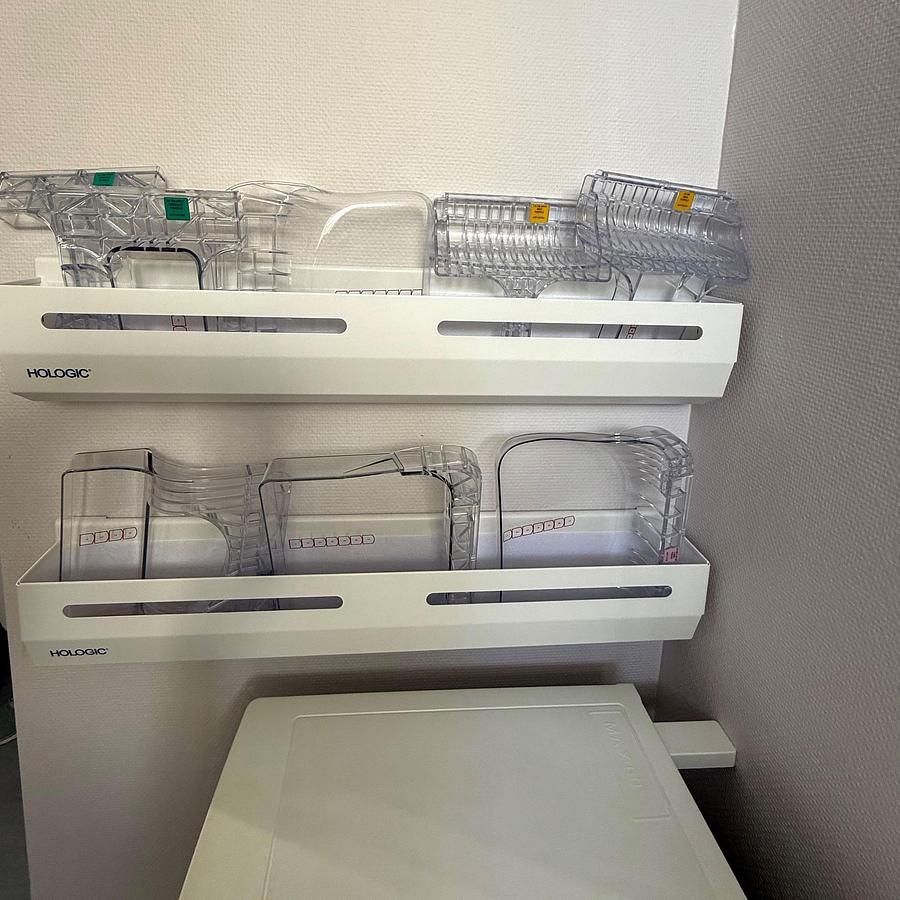

Hologic Paddle Rack
• Stockage : 2 à 3 palette de compression
• Dimensions : l x p x h = 92 x 10 x 18 cm
• Matière : Aluminium avec revêtement RAL 1013 (blanc perle)
avec doublure intérieure antistatique
Transformateur 9kVA
• DRUE4400, 3AC400V+N / AC230V
• Pour raccordement avec 3x 25A
